Comment VMT aide-t-il ses clients à concevoir et optimiser la structure des pièces usinées ? _Cas_Usine de pièces usinées CNC personnalisées à la demande - Fabricant de services de tournage et de fraisage CNC personnalisés

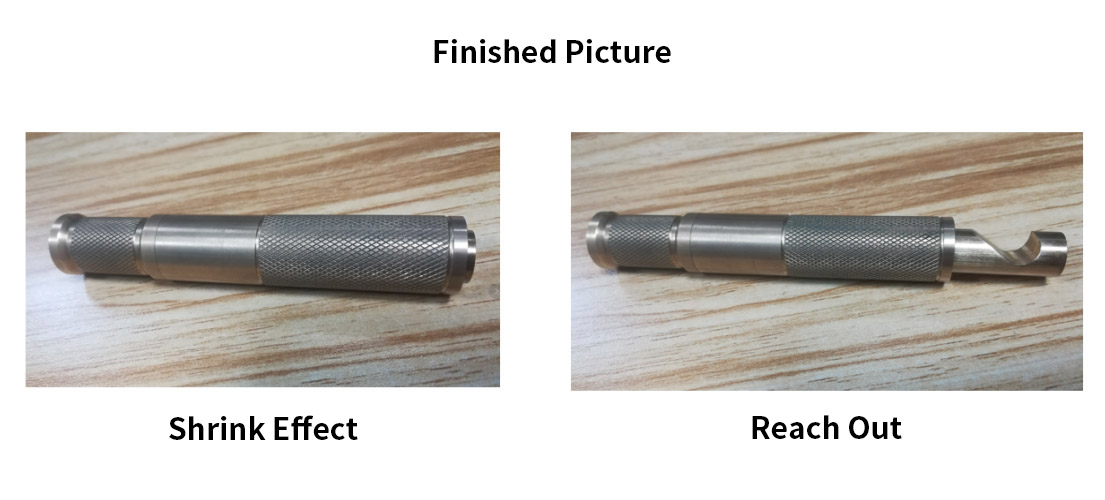

De nos jours, la conception des produits est souvent plus ingénieuse, afin qu'ils puissent être plus appréciés par les consommateurs. Il y a quelque temps, VMT a reçu une commande pour un tire-bouchon à vin. La créativité du client est très bonne. Il souhaite mettre en œuvre une fonction rotative similaire à celle du rouge à lèvres sur le décapsuleur, c'est-à-dire qu'en faisant tourner la coque extérieure, la tige du noyau intérieur peut être étendue ou cachée.

Mais le client n'a fourni qu'un schéma de structure approximatif. Le plus important est de savoir comment réaliser la structure de la fonction de zoom du produit. Il ne l'a pas conçu. Le client veut dire qu'il ne sait pas comment concevoir et qu'il n'en comprend pas le principe. Veuillez l'aider à optimiser la structure et à réaliser sa fonction.

Après avoir reçu la tâche, l'ingénieur VMT a soigneusement étudié et discuté, et a finalement apporté les modifications suivantes à la structure du client :

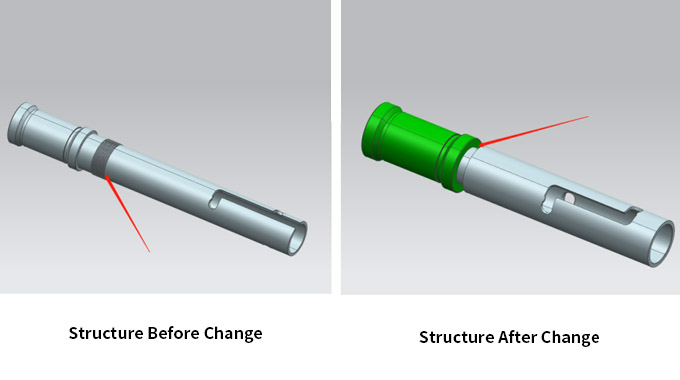

1 : Le cylindre fixe intégré au mandrin est remplacé par un cylindre à ressort fendu. La raison de ce changement est de rendre le cylindre élastique et de l'intégrer en douceur dans la coque.

Deuxièmement : Supprimer le filetage sur la coque intérieure. La raison de ce changement est l'interférence entre le filetage et la rainure en spirale à l'intérieur du boîtier.

1. La coque intérieure est divisée en deux parties et fixée avec des vis M4.

2. À condition que la fonction et l'apparence ne soient pas affectées, la longueur totale est raccourcie de 20 mm, réduisant ainsi le coût de fabrication.

3. Ajoutez une plate-forme flottante à l'intérieur de la coque, en laissant un espace de 0.15 mm entre les coques intérieures, afin que la coque intérieure puisse pivoter à 360 degrés sans trembler.

4. À condition que la fonction et l'apparence ne soient pas affectées, la longueur totale est raccourcie de 20 mm, réduisant ainsi le coût de fabrication.

Comment VMT aide-t-il les clients à concevoir et à optimiser la structure des pièces traitées ?
